高精密软硬结合HDI产品

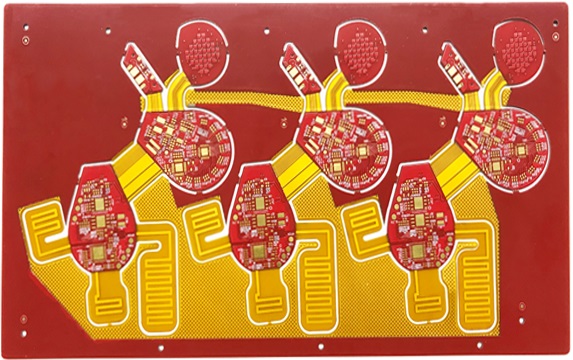

高精密软硬结合HDI产品20190409174954_5712(1).png板材：High TG FR-4 + Flex
层数：8层
板厚：1.0mm
尺寸：121mm*112mm
最小线宽：0.08mm
最小线距：0.08mm
最小机械孔：0.2mm 镭射孔：0.1mm
HDI：一阶
表面处理：沉金+OSP
终端产品：图像识别模块

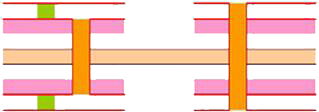

侧面结构：如下
层数：8层
板厚：1.0mm
尺寸：121mm*112mm
最小线宽：0.08mm
最小线距：0.08mm
最小机械孔：0.2mm 镭射孔：0.1mm
HDI：一阶
表面处理：沉金+OSP
终端产品：图像识别模块
侧面结构：如下
软硬结产品最多可生产14层,2阶盲孔,
6层软板,最小线宽2.5mil,线距3mil,
PI最小厚度0.5mil.
6层软板,最小线宽2.5mil,线距3mil,
PI最小厚度0.5mil.
Previous slide
Next slide
明星产品
|
所有商品>
特种产品
|
所有商品>
产品优势与应用领域
优质原材料，从源头保障产品质量
板材：联茂ITEQ， 生益SYL，南亚NanYa Isola， Rogers，Arlon，Nelco, Tacon
油性墨水：Taiyo（日本）
严谨的品质控制系统有效保障产品性能
严格按照IPC标准管控，保证出货品质合格率100%
执行品质PDCA循环流程，持续提升改进产品性能
检验设备保证产品的高可靠性和稳定性
专业的技术团队
我们提供一站式电子制造服务的提供商，为客户在研发及试产阶段提供全面、快速、高质量的电子制造服务
10年+专注PCB研发制造，为客户设计阶段提供优化设计PCB解决方案
经过Cam/MI的制前工程精心优化，我们制造的PCB焊接良率行业领先，达99.5%
100名超过10年PCB从业经验的专业技术人才，对各行业标准及工艺品质要求有丰富经验
领先的工艺能力
最小机械孔/焊盘 0.15/0.40mm 最小激光孔0.1mm
最小线宽/线距 3/3mmil
一流的服务体验
快速的交期反应，一流的产品品质
